一、产品概述

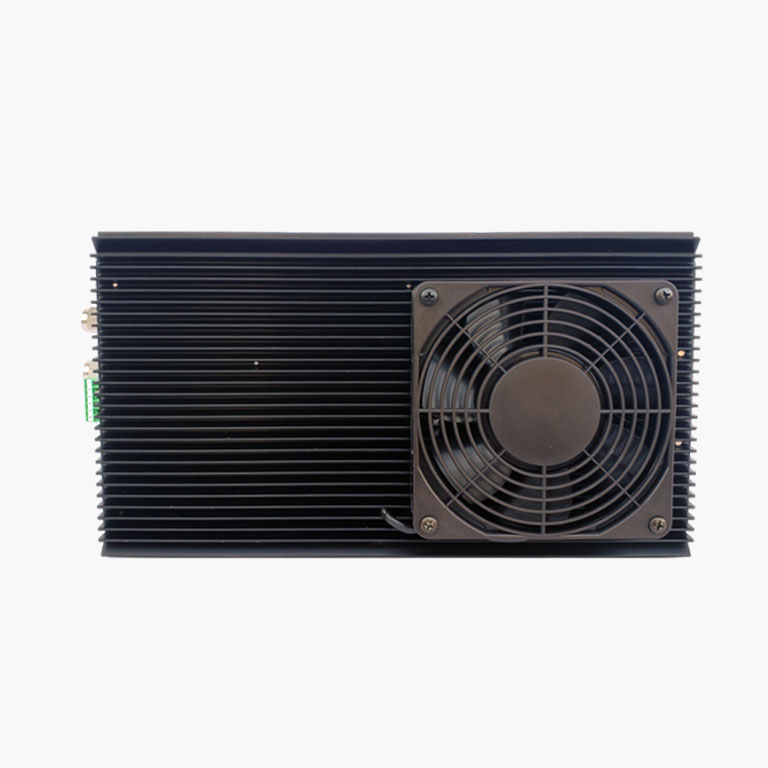

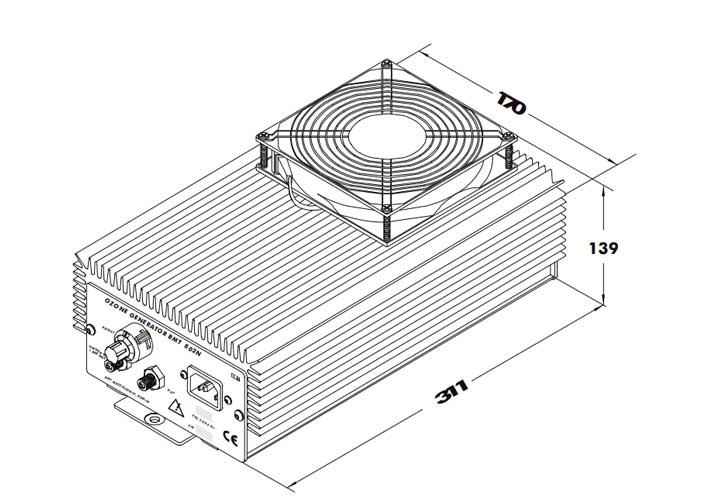

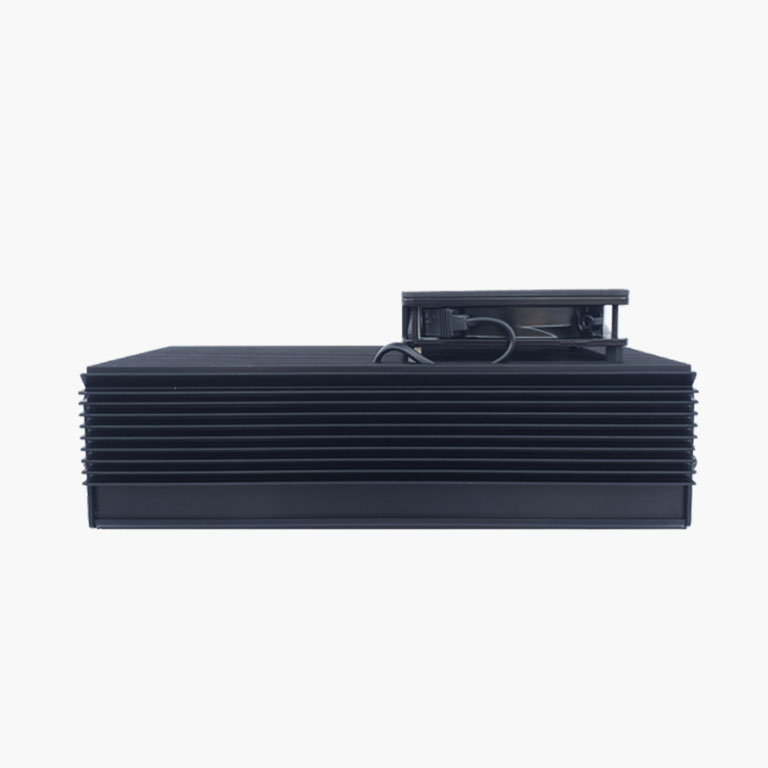

BMT 802N 是由 BMT MESSTECHNIK GMBH 生产的风冷式高浓度臭氧发生器，以氧气为原料气，采用 plain ceramic（普通陶瓷）作为电介质、钨作为电极，整体尺寸仅约 311×170×139mm（略大于鞋盒），重量约 4.7kg，外壳为坚固的铝挤压型材，兼具散热功能，还配备外置风扇辅助内部通风，适用于多种小型化、高浓度臭氧需求场景。

二、核心特性

1.冷却与结构：采用风冷设计，铝制外壳可作为大型散热器，搭配外置风扇增强散热；外壳材质为坚固铝型材，耐用性强。

3.臭氧产出能力：在 100g/Nm³、20°C 条件下，臭氧产量达 4g/h；臭氧浓度可超过 250g/Nm³。

5.控制方式：支持通过电位器控制功率，或可选 0-5VDC 控制电压；控制范围为 1:7，臭氧输出调节范围为 15%-100%（对应 0-100% 控制输入）。

4.使用寿命：设备整体预期使用寿命长达数年，风扇使用寿命约 40,000 小时。

三、详细规格参数

原料气：氧气

流量范围：0.1-1.5L/min

压力要求：最大表压 1bar（绝对压力 2bar）；推荐工作压力 0.5-1.0bar 表压（1.5-2.0bar 绝对压力）

冷却方式：环境空气冷却

环境温度：工作温度 0 至 +40°C（无冷凝）；环境温度每升高 1°C，臭氧产量约下降 1%

与臭氧接触材质：Al₂O₃ 陶瓷、35μm 阳极氧化铝、不锈钢（SS）、聚四氟乙烯（PTFE）

气体接口：标准接口：适配 3×5mm 或 1/8''×3/16'' PTFE 管；可选接口：1/4'' Swagelok、1/4'' VCR（进出口均为阳接头）

电源参数：可选 230VAC（50/60Hz，80W）或 115VAC（需特别指定）；总功耗约 80W（含风扇 15W）

四、典型性能曲线

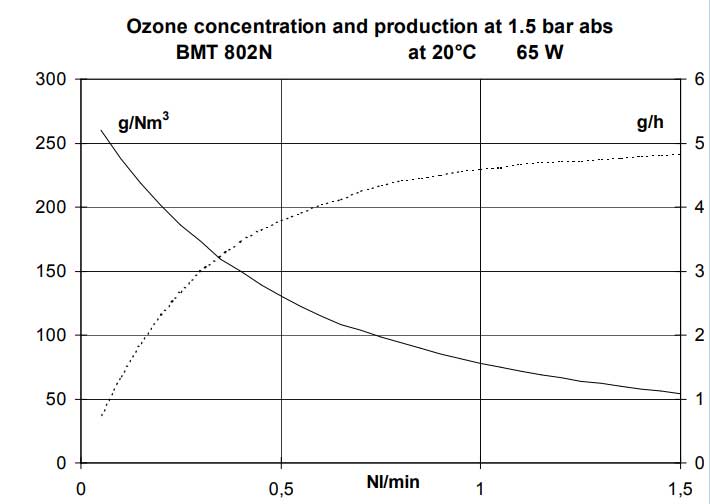

臭氧浓度与产量（1.5bar 绝对压力、20°C、65W）：随氧气流量变化，流量在 0-1.5Nl/min 区间内，臭氧浓度与产量呈现特定关联趋势，流量增加时浓度与产量变化需结合具体曲线数据判断。

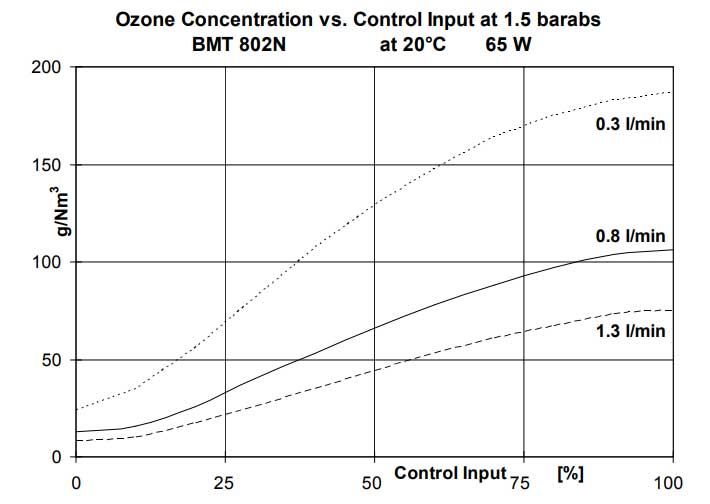

臭氧浓度与控制输入（1.5bar 绝对压力、20°C、65W）：在不同氧气流量（0.3L/min、0.8L/min、1.3L/min）下，随着控制输入百分比（0%-100%）提升，臭氧浓度（g/Nm³）逐步上升，且不同流量下浓度增长速率存在差异。

五、应用场景

实验室臭氧生成

臭氧工艺中试装置

小型臭氧系统

瓶装水预处理

医用臭氧应用

药品生产

半导体臭氧工艺

六、安装与操作建议

系统配置：设备为 “基础模块”，建议按指定示意图安装，需包含氧气源（最大 5bar）、过滤器（可选，尤其适用于 PSA 氧气源或搭配热式质量流量计时）、压力调节器、泄压阀（防止出口节流阀关闭时超压，关键安全部件）、流量计（用于氧气侧流量测量）、压力表、臭氧分析仪（如 BMT 964，流量需 < 1L/min）、节流阀（调节流量，建议安装在出口）、止回阀。

操作要点：需在恒定压力下运行，通过出口节流阀调节流量；氧气侧需测量流量；连接管路（含氧气侧）均需使用 PTFE 管；可借助臭氧分析仪（如 BMT 965）测量臭氧含量，确保总流量通过分析仪。

七、臭氧浓度表

八、相关配套产品

臭氧发生器：BMT 803N（产量 8g/h）

臭氧分析仪：BMT 965（用于臭氧浓度测量）

水中臭氧传感器：BMT 965 AQ

臭氧监测仪：BMT 932（用于阈限值（TLV）监测）
