一、产品基础信息

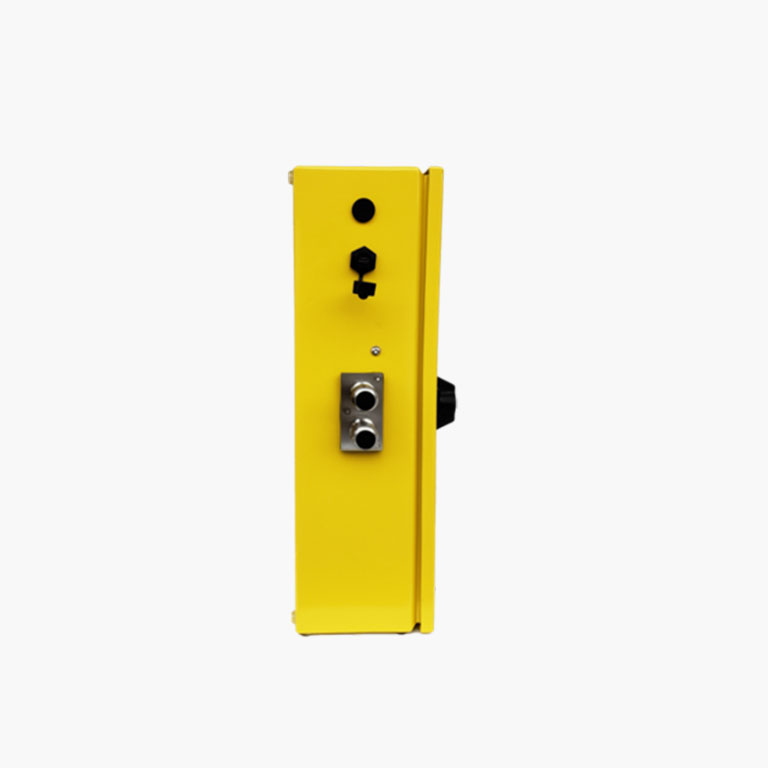

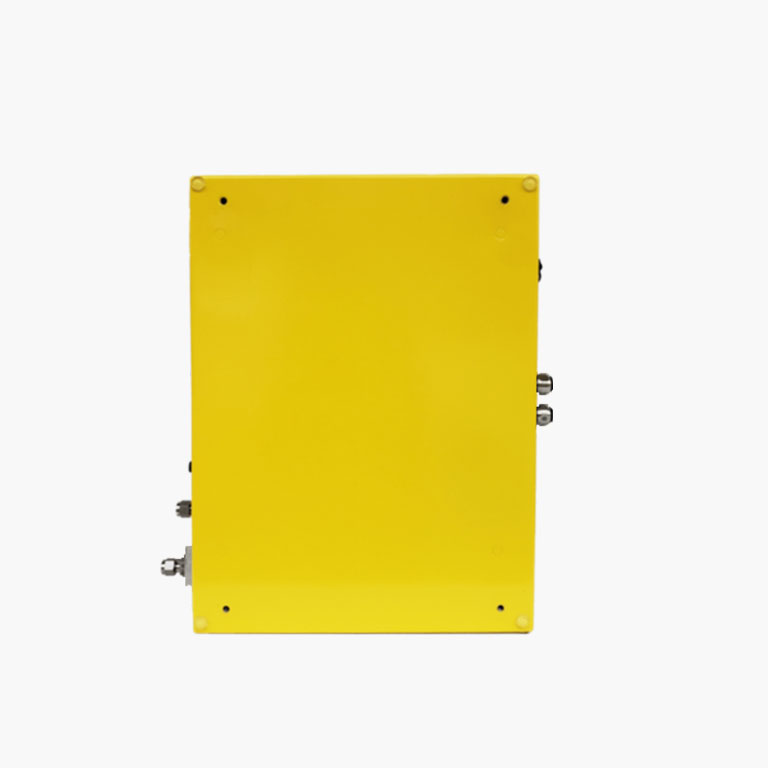

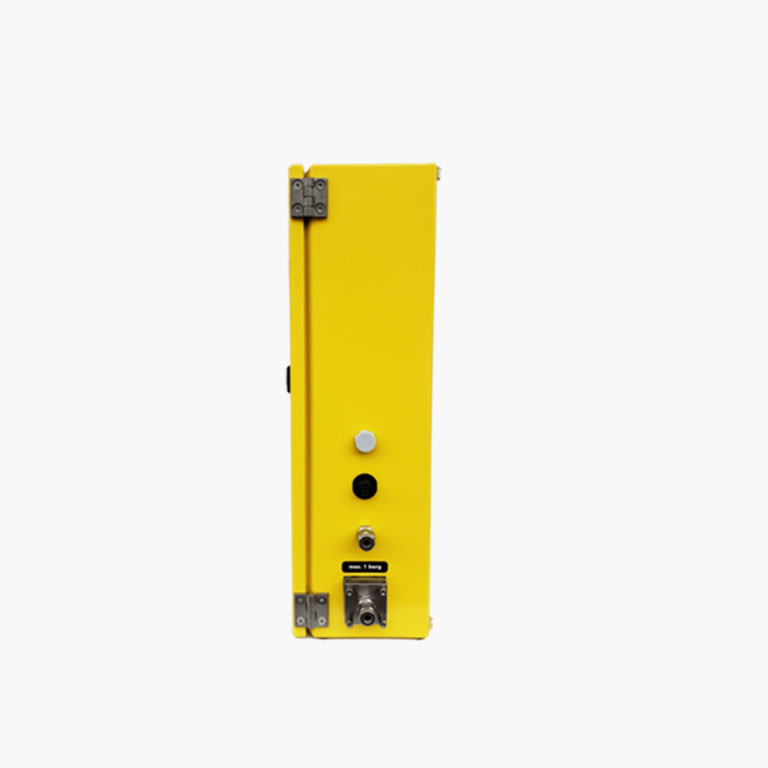

产品名称：BMT 965 OG 臭氧尾气分析仪（OZONE-IN-OFF-GAS ANALYZER）

适用场景：潮湿样气中臭氧测量、市政尾气测量、常压或负压样气压力下的臭氧测量

核心组成：双光束紫外光度计（254nm，内置分析仪内）、珀尔帖电子样气干燥器 DH6（可选）、耐臭氧样气泵（内置分析仪内）

生产厂家：BMT MESSTECHNIK GMBH

二、核心功能与优势

1. 样气处理与防护

防潮防凝露：可选 DH6 干燥器，在采样点直接干燥尾气，通过珀尔帖电子冷却技术自动去除冷凝水，避免样气管线内结露

耐臭氧设计：配备耐臭氧样气泵，无需臭氧催化剂；与臭氧接触部件采用石英（比色皿窗口）、不锈钢（比色皿、接头）、FFPM（窗口密封件）、FEP（管路）等耐腐蚀材料

样气循环利用：样气经分析仪后可导回反应器，无需臭氧破坏装置（限样气压力为 - 0.1 至 1.0 barg 的场景）

2. 测量性能

测量范围：标准范围 50、100 g/Nm³；可选范围 5、10、20 g/Nm³，支持单位切换（g/Nm³、% wt/wt、ppmv）

精度与稳定性：归零后最大误差为 “测量值的 0.4% + 量程的 0.1%”，重复性误差 0.2%，零点漂移典型值为每日量程的 0.2%（预热后非累积）

环境补偿：内置压力传感器（绝对压力范围 1.15 bara，可选 1.5/2.0 bara）和温度补偿功能，确保不同工况下测量准确

3. 自动化与报警

自动归零：内置吹扫单元（吹扫泵 + 电磁阀），支持定时自动归零

预警与报警：含低流量预警（可选）、紫外灯低电量预警、比色皿脏污预警；高 / 低浓度报警（可锁定 / 非锁定），故障报警（涵盖灯故障、超量程、超压等）

故障处理：配备故障继电器（30V，0.5A），汇总仪器故障信息

4. 数据存储与传输

存储能力：8GB 非易失性日志内存，记录浓度和误差数据（支持二进制、Excel CSV 格式）

接口与软件：含 USB On-The-Go 接口（支持现场固件升级、外接 U 盘导数据）；可选 RS-232 串行接口；配套 Windows 软件 BMT 965 Link，用于配置仪器、读取日志

三、关键技术参数

测量原理：双光束紫外光度计（254nm）

平均无故障时间（MTBF）：含紫外灯：65,000 小时；不含紫外灯：120,000 小时

紫外灯：低压汞灯，长寿命设计，预燃 300 小时

显示屏幕：16 字符字母数字背光 LCD

样气流量：典型 0.5 L/min，低流量预警阈值约 0.3 L/min（可选）

环境温度：分析仪：0-50℃（无冷凝）；DH6 干燥器：0-40℃（无冷凝）

样气接口：标准 3×5mm（1/8“×3/16“）管路，可选 4×6mm、1/8“、1/4“或 6mm 卡套接口

信号输出：4-20mA（隔离、有源）、0-10V（隔离）

电源输入：宽幅 100-240VAC，200VA

尺寸与重量：主机尺寸（宽 × 高 × 深）：400×300×120mm；面板开孔（宽 × 高）：139×67mm；重量约 6.5kg

合规性：CE 认证（EMC 与安全）、cTUVus NRTL 认证

四、可选配件与特殊设计

DH6 干燥器：珀尔帖电子冷却，内部温度可调节（1-15℃），除脱水外还能部分去除烃类蒸汽，避免比色皿窗口污染

热式质量流量计：可选配，用于测量样气流量

关断球阀（SOBV）：干燥器安装配件，带球阀的接口为 1/2“ NPT，不带球阀为 3/8“ NPT

样气保温设计：若样气露点温度（TD）在环境温度（TA）至 TA+10K 之间，可通过保温管路 + 低功率热源维持样气温度，避免结露（但推荐冷却至 1℃干燥法）

五、样气干燥技术要点（附录 TN-3）

干燥必要性：潮湿臭氧尾气若不干燥，样气管线可能结露；但水汽本身不干扰紫外光度法测量（高浓度臭氧场景）

干燥原理：通过 DH6 干燥器的珀尔帖冷却技术，将样气冷却至低于环境温度，使水汽冷凝并自动排出，同时可去除部分干扰蒸汽（如烃类）

干燥温度选择：1℃无需过度冷却即可降低水汽露点，还能减少 254nm 紫外测量的干扰物质，保护比色皿

替代方案：若样气露点略高于环境温度，可通过保温管路 + 低热源维持样气温度（需与分析仪内部温度匹配，分析仪内部温度比环境高约 10K）

六、安装与使用建议

样气反馈：推荐将测量后的样气导回反应器，避免尾气中物质损坏臭氧催化剂（限低压场景）

泵体保护：样气泵 SGP-5（冲程 ±0.7mm，无刷直流电机）对内外压差敏感，系统压力不得低于大气压 100mbar，最高可高于大气压 1bar

数据导出：可通过 USB 连接 PC（作外部 U 盘）或直接插 U 盘导出日志，支持现场固件升级

定制需求：若测量场景特殊（如非潮湿样气、特殊压力范围），可联系厂家调整配置
