臭氧分析仪的连接：通风和压力模式——串联式和全流式

一、核心工作模式：VENT 与 PRESS

（一）VENT 模式（排气模式）

工作原理：样品气经仪器测量后，通过臭氧销毁器无刻意超压（无刻意反压、无刻意流阻）排放至大气。

压力要求：分析仪压力范围需不高于预期最高大气压 + 臭氧销毁器压损，标准配置为1.15 barabs（绝对压力），适配所有 VENT 模式场景（即使西伯利亚深冬大气压也不超过 1.09 barabs）。

典型应用场景：系统流量远高于 1 L/min，覆盖超 95% 的臭氧分析仪应用。

特点：连接简单，但会浪费部分臭氧气体。

（二）PRESS 模式（压力模式）

工作原理：分析仪工作时系统压力与环境大气压不同（含正压、负压场景）。

压力范围：

正压场景：提供 6 种高于 1.15 barabs 的压力范围（1.5-4.0 barabs），适配不同系统超压需求。

负压场景（最低至 0.4 barabs）：推荐使用标准 1.15 barabs 压力范围的分析仪。

典型应用场景：系统流量≤1 L/min（需全流连接）、系统流量略高于 1 L/min（需结合压力判断连接方式）。

特点：需根据系统压力选择适配型号，可通过旁路设计避免气体浪费，但需额外安装部件（如旁路节流阀、流量计）并增加成本。

二、连接方式：全流（Full Flow）与在线（In Line）

连接方式定义适用场景关键要求

全流（Full Flow）臭氧系统中所有臭氧气体均流经分析仪系统流量≤1 L/min（如臭氧发生器 BMT 802）、系统流量略高于 1 L/min 但压力适配（如 2 Nl/min 流量 + 2 barabs 压力时，可配 2 barabs 及以上压力范围的分析仪）分析仪流量上限需符合要求（如 BMT 964 上限为 1 L/min），压力范围需适配系统压力

在线（In Line）非 VENT 模式连接，仅部分臭氧气体流经分析仪系统流量高于 1 L/min（需配合旁路）（如臭氧发生器 BMT 803）需拆分气流：旁路走大部分气体，流经分析仪的气体需控制在 1 L/min 以内，需安装旁路节流阀、流量计等部件

特殊说明 PRESS 模式下，分析仪可同时实现 “在线 + 全流” 连接需同时满足压力适配和流量要求需结合系统压力、流量综合判断，优先保证流经分析仪的流量和压力在适配范围内

三、系统流量分类与连接方案选择

流量远高于 1 L/min：典型 VENT 模式场景，连接简单但浪费气体；若需避免浪费，可选择 PRESS 模式 + 在线旁路连接（需额外部件）。

流量≤1 L/min：仅可选择 PRESS 模式 + 全流连接，需确保分析仪压力范围适配系统压力。

流量略高于 1 L/min：需结合气体体积流量（非质量流量）和系统压力判断：

例：2 Nl/min 流量 + 2 barabs 压力时，因体积流量适配，可选用 2 barabs 及以上压力范围的分析仪进行全流连接；

若流量超 1 L/min 且压力不足，则需拆分气流，通过旁路控制流经分析仪的流量≤1 L/min。

四、安装注意事项

管路要求：所有管路（含氧气源至压力表之间的管路）需使用 PTFE 材质。

部件配置：

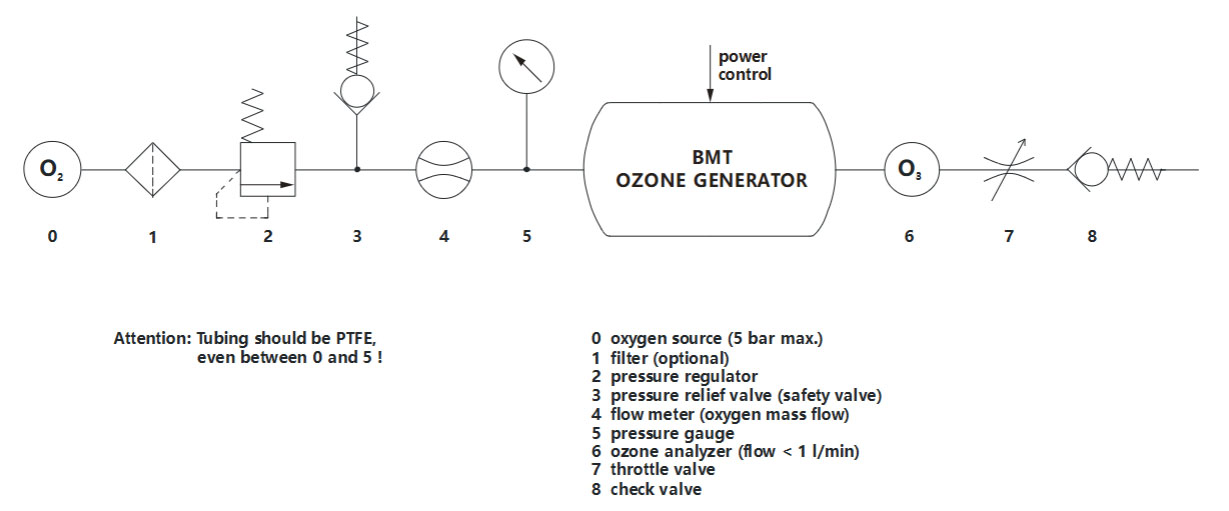

低流量系统（≤1 L/min，图 1）：需包含氧气源（最大 5 bar）、过滤器（可选）、压力调节器、泄压阀（安全阀）、氧气质量流量计、压力表、臭氧分析仪（<1 L/min）、节流阀、止回阀。
